Такая же беда, погасла вся подсветка магнитолы, вскрыл магнитолу промыл контакты платы кнопок к самой магнитоле, помогло не на долго. Оказалось это ещё одна болячка Американских Аккордов и соответственно Кросстуров. Решение в пропайке платы кнопок магнитолы (так пишут америкосы на своих форумах), займусь этим вскоре. Параллельно выяснилось, что у многих Хонд такая проблема, Сивиководы даже нашли конкретное место пропайки. На своей буду греть похоже все:)
Тоже дорестайл.
У меня ещё кнопки на руле не светятся, тоже вскрыл, пощупал светодиоды тестером, вроде в порядке, собрал и забил:) Отложил до установки подогрева руля, там разберемся.
Сегодня разобрал мафон полностью, до винтика, так и не понял где паять. Конструкция совсем другая, инфы в интернете не не нашел, на америкосовских форумах попробовал полазить, не получилось, с английским беда.
Но если напрямую подать напряжение на контакты передней панели, лампочки горят при прозвоне до места соединения внутри магнитофона от того куда подключается питание до контактов передней панели есть прозвон. Есть подозрение что дело в контактной группе. Визуально нет ничего оплавленного или как то выделяющегося на общем фоне внутри мафона.
Естьсхема примерно что надо пропаять?


Ingeneer

Активный пользователь
Регистрация
24 Апр 2020
Сообщения
143
Возраст
44
Адрес
Иркутск
Сегодня разобрал мафон полностью, до винтика, так и не понял где паять. Конструкция совсем другая, инфы в интернете не не нашел, на америкосовских форумах попробовал полазить, не получилось, с английским беда.
Но если напрямую подать напряжение на контакты передней панели, лампочки горят при прозвоне до места соединения внутри магнитофона от того куда подключается питание до контактов передней панели есть прозвон. Есть подозрение что дело в контактной группе. Визуально нет ничего оплавленного или как то выделяющегося на общем фоне внутри мафона.
Естьсхема примерно что надо пропаять?
Схемы нет, контакты эти чистил и спиртом и мелкой часовой отвёрткой, два раза уже разбирал. Сегодня хотел уже снять магнитолу и пропаять все в подряд по дорожкам подсветки, сел в машину, включил подсветку, а она работает:), похолодало, однако где-то пайка сошлась. Понимаю, что это временно, но настроение разбирать пропало:)
Раз уже разобрали, попробуйте отдать переднюю плату кнопок электронщику, на поиск причины, однозначно есть где-то трещины в пайке, а увидеть их можно только через настольную линзу, у электронщиков они есть. Было б классно установить точное место ремонта на плате.

Последнее редактирование:

romik89g

Пользователь
Регистрация
3 Фев 2015
Сообщения
63
Возраст
41
Адрес
ЯНАО, г.Ноябрьск
Схемы нет, контакты эти чистил и спиртом и мелкой часовой отвёрткой, два раза уже разбирал. Сегодня хотел уже снять магнитолу и пропаять все в подряд по дорожкам подсветки, сел в машину, включил подсветку, а она работает:), похолодало, однако где-то пайка сошлась. Понимаю, что это временно, но настроение разбирать пропало:)
Раз уже разобрали, попробуйте отдать переднюю плату кнопок электронщику, на поиск причины, однозначно есть где-то трещины в пайке, а увидеть их можно только через настольную линзу, у электронщиков они есть. Было б классно установить точное место ремонта на плате.
Схему уже отрисовал, сегодня вечером попробую пропаять, плата двухсторонняя, сначала не смог разобраться как лампочки запитываются, потом обратил внимание что с обратной стороны тоже есть разводка, если где то что то отслоилось, то возможен плохой контакт. по результату отпишу


Ingeneer

Активный пользователь
Регистрация
24 Апр 2020
Сообщения
143
Возраст
44
Адрес
Иркутск
Схему уже отрисовал, сегодня вечером попробую пропаять, плата двухсторонняя, сначала не смог разобраться как лампочки запитываются, потом обратил внимание что с обратной стороны тоже есть разводка, если где то что то отслоилось, то возможен плохой контакт. по результату отпишу
Не забудьте фото по процессу восстановления, если получится, такая информация будет ценна для клуба.
По информации от Сивиководов и Аккордоводов + Инспайроводов плохая пайка в районе сопротивлений (мелкие прямоугольники), у них они аж отваливаются, стоит обратить внимание.


romik89g

Пользователь
Регистрация
3 Фев 2015
Сообщения
63
Возраст
41
Адрес
ЯНАО, г.Ноябрьск
Не забудьте фото по процессу восстановления, если получится, такая информация будет ценна для клуба.
По информации от Сивиководов и Аккордоводов + Инспайроводов плохая пайка в районе сопротивлений (мелкие прямоугольники), у них они аж отваливаются, стоит обратить внимание.

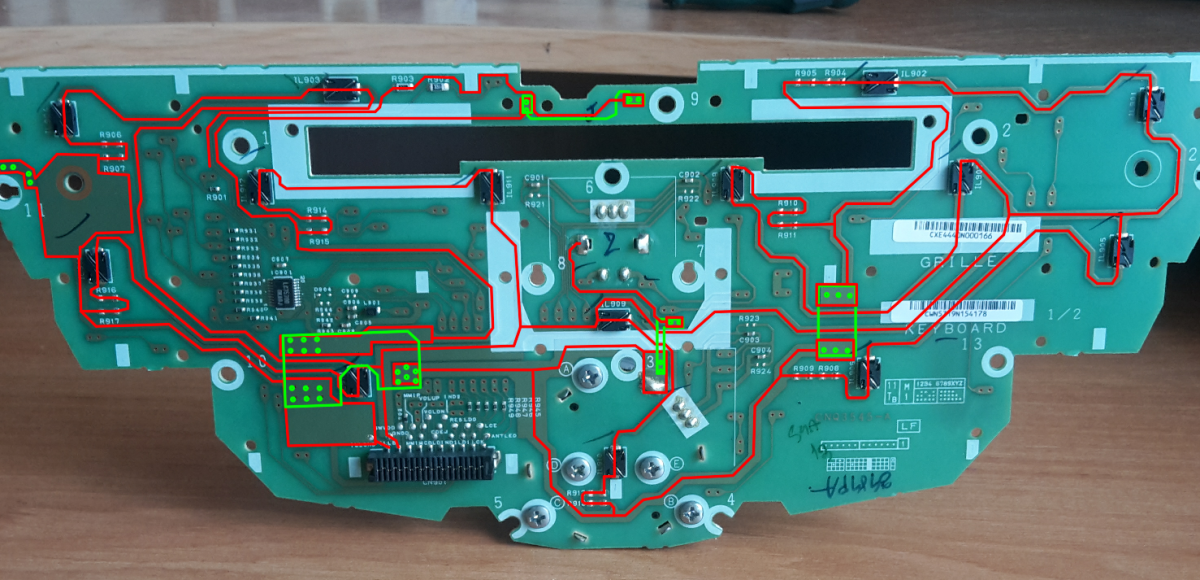

дельный совет, их тоже пропаяю, по фото ранее по ветке нашел которое накидал схему платы... красным вешняя часть, зеленым внутренняя. точки завтра пропаяю... сегодня пятница планы поменяла


Вложения

  • Снимок.PNG
    1 MB · Просмотры: 107

romik89g

Пользователь
Регистрация
3 Фев 2015
Сообщения
63
Возраст
41
Адрес
ЯНАО, г.Ноябрьск
Не забудьте фото по процессу восстановления, если получится, такая информация будет ценна для клуба.
По информации от Сивиководов и Аккордоводов + Инспайроводов плохая пайка в районе сопротивлений (мелкие прямоугольники), у них они аж отваливаются, стоит обратить внимание.
Вообщем разобрал, дал питание на плату, лампочки горят, сходил в машину, подключил магнитолу, включил габариты. как итог на контактах которые должны питать плату напряжение не появилось... так что дело в мафоне... в электронике я не особо, а местным мастерам боюсь нести, всю магнитолу ушатают.
кстати напруга на плате предположительно 5 вольт, т.к. когда подключал 12 она гудела ,и нашел методом проб (пока без ошибок) при включении зажигания на одном пине появляется напряжение в 5 В...
думаю может напрямую запитать от лампочки бардачка (она постоянно при включеных габаритах светится) ,с понижением напруги до 5В


Ingeneer

Активный пользователь
Регистрация
24 Апр 2020
Сообщения
143
Возраст
44
Адрес
Иркутск
Вообщем разобрал, дал питание на плату, лампочки горят, сходил в машину, подключил магнитолу, включил габариты. как итог на контактах которые должны питать плату напряжение не появилось... так что дело в мафоне... в электронике я не особо, а местным мастерам боюсь нести, всю магнитолу ушатают.
кстати напруга на плате предположительно 5 вольт, т.к. когда подключал 12 она гудела ,и нашел методом проб (пока без ошибок) при включении зажигания на одном пине появляется напряжение в 5 В...
думаю может напрямую запитать от лампочки бардачка (она постоянно при включеных габаритах светится) ,с понижением напруги до 5В


Ingeneer

Активный пользователь
Регистрация
24 Апр 2020
Сообщения
143
Возраст
44
Адрес
Иркутск
Вообщем разобрал, дал питание на плату, лампочки горят, сходил в машину, подключил магнитолу, включил габариты. как итог на контактах которые должны питать плату напряжение не появилось... так что дело в мафоне... в электронике я не особо, а местным мастерам боюсь нести, всю магнитолу ушатают.
кстати напруга на плате предположительно 5 вольт, т.к. когда подключал 12 она гудела ,и нашел методом проб (пока без ошибок) при включении зажигания на одном пине появляется напряжение в 5 В...
думаю может напрямую запитать от лампочки бардачка (она постоянно при включеных габаритах светится) ,с понижением напруги до 5В
А андроид магнитола у Вас случайно не установлена? Я как купил машину сразу поставил, теперь есть мысль, а не Китайцы ли в шлейфах переходных чего нибудь накосячили.

Последнее редактирование:

romik89g

Пользователь
Регистрация
3 Фев 2015
Сообщения
63
Возраст
41
Адрес
ЯНАО, г.Ноябрьск
А андроид магнитола у Вас случайно не установлена? Я как купил машину сразу поставил, теперь есть мысль, а не Китайцы ли в шлейфах переходных чего нибудь накосячили.
ДОбрался до клавиатуры... пока проблема не решена, но точно не панель передняя, она в поряде, магнитолу отдал мастеру, но до него доехать не могу то с работы не отпускали, то он заболел, ему распиновка нужна входов с магнитолы, у меня андроид стоит, но на нем изначально все работало, она тухла еще до андроида периодически. как отремонтирую напишу. есть идея как то запитать ее от габаритов напрямую, дорожки затереть и отдельными проводами.


Ingeneer

Активный пользователь
Регистрация
24 Апр 2020
Сообщения
143
Возраст
44
Адрес
Иркутск
ДОбрался до клавиатуры... пока проблема не решена, но точно не панель передняя, она в поряде, магнитолу отдал мастеру, но до него доехать не могу то с работы не отпускали, то он заболел, ему распиновка нужна входов с магнитолы, у меня андроид стоит, но на нем изначально все работало, она тухла еще до андроида периодически. как отремонтирую напишу. есть идея как то запитать ее от габаритов напрямую, дорожки затереть и отдельными проводами.

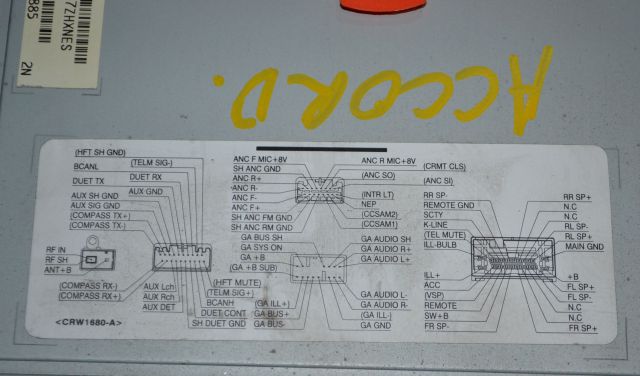

От Accord 8USA , распиновка попалась.


Вложения

  • DSC_0083.jpg
    38.5 KB · Просмотры: 79

romik89g

Пользователь
Регистрация
3 Фев 2015
Сообщения
63
Возраст
41
Адрес
ЯНАО, г.Ноябрьск
Мучения с подсветкой закончены! Но не так как хотелось бы.

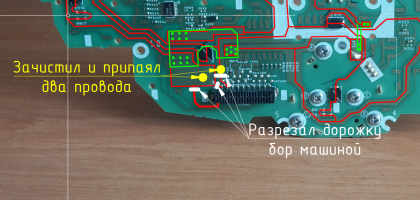

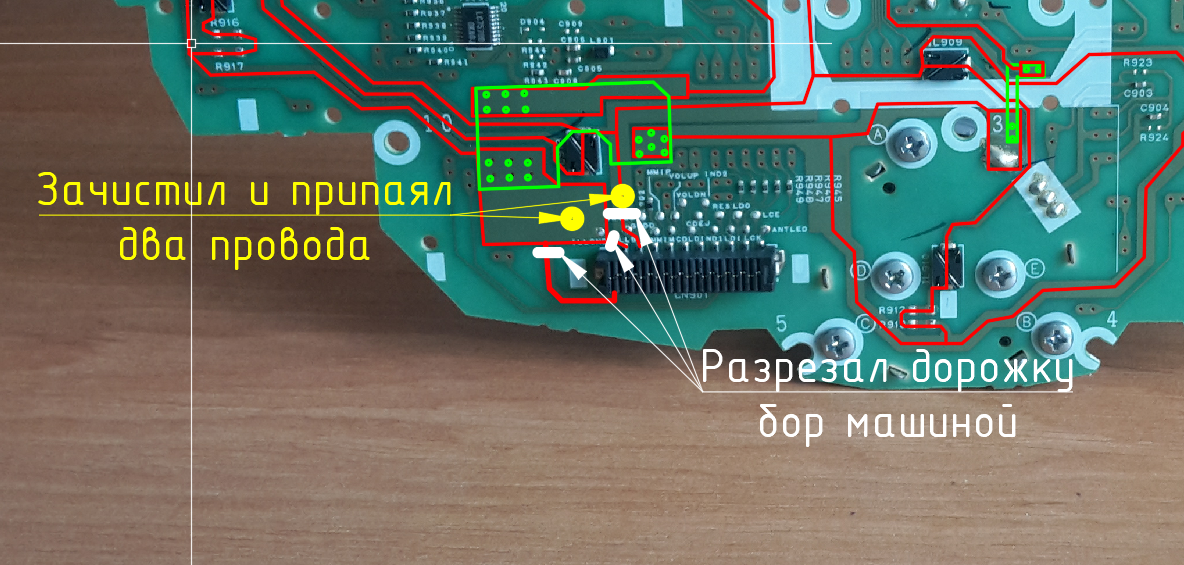

Мастер ввиду отсутствии схемы по магнитоле побоялся ее сжечь. Пришлось делать самому на свой страх и риск. были проведены следующие манипуляции. найден в закромах переходник по вольтажу с 24 на 12; 9; 7,5; 6; 4,5; 3; и 1,5. Далее разрезал дорожки на печатной плате передней панели для прерывания контакта и припаял 2 провода которые необходимо пометить для соблюдения полярности. обязательно прозвонить разрезанные дорожки, что б случайно не подать напряжение в магнитолу. просверлил в металлической части магнитолы отверстие для вывода провода. параллельно садил все на "соплеклей", в том числе и изолировал им же контакты. через вышеупомянутый переходник запитал все от лампочки подсветки прикуривателя. теперь при включении габаритов включается подсветка панели. Покатаюсь-посмотрю как все будет работать. По идее ломаться там нечему, все напрямую соединено.


Вложения

  • Снимок.PNG
    1.2 MB · Просмотры: 103
